Porte Tagliafuoco Scorrevoli

Soluzioni industriali

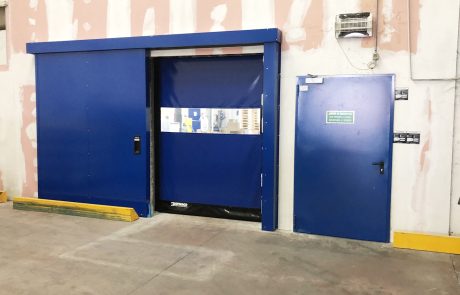

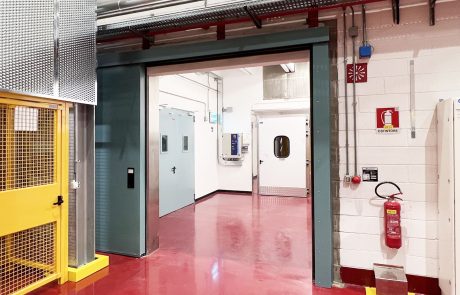

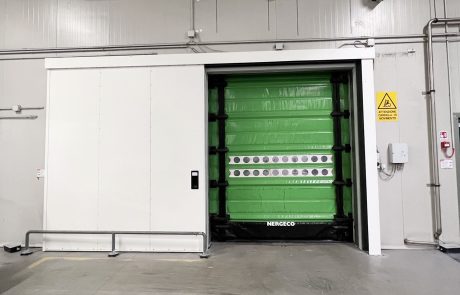

I portoni tagliafuoco scorrevoli EI 60, EI 120 sono disponibili a scorrimento orizzontale. Il loro campo d’impiego riguarda le applicazioni di grandi dimensioni e/o particolari condizioni di utilizzo nelle misure richieste dal cliente.

Libertà di scelta, flessibilità in movimento.

Porte Tagliafuoco Scorrevoli

Soluzione Duratura per Capannoni e Magazzini

I portoni tagliafuoco scorrevoli vengono forniti con ante realizzate a moduli complanari di lamiera d’acciaio coibentati, guide di scorrimento, carter protettivo, contrappesi, elettromagneti e finitura con mano di fondo o tinte RAL ed altri accessori per la corretta funzionalità del manufatto.

I portoni sono certificati secondo UNI EN 16034 e 13241

Funzionamento del portone dotato di elettromagnete: il contrappeso carica continuamente il portone, che rimane normalmente aperto perché tenuto dall’elettromagnete. Quando l’elettromagnete rimane senza corrente, per impulso dalla centralina o per l’attivazione del pulsante di disinserimento, il contrappeso chiude il portone.

Il dispositivo di freno corsa evita l’accelerazione del portone in chiusura e l’ammortizzatore di fine corsa evita il colpo finale in chiusura. L’elettromagnete deve essere collegato alla centralina alimentatore e ai relativi rilevatori di fumo e calore esterni.

Caratteristiche Tecniche

VERSIONE EI 60/90/120 AD 1 ANTA O 2 ANTE

Applicazione

Su parete in muratura portante o trave in acciaio coibentata o struttura in acciaio coibentata.

Anta

Realizzata a moduli continui di pannelli tamburati in lamiera d’acciaio coibentati con materiali isolanti.

Assemblaggio

A mezzo di viti su tubolari orizzontali predisposti.

Guida di scorrimento orizzontale

Realizzata in lamiera d’acciaio pressopiegata e preforata per il fissaggio a mezzo di tasselli. Scorrimento aereo su carrelli ad attrito ridotto. L‘oliva di scorrimento a pavimento oltre luce garantisce la perpendicolarità dell‘anta. Copertura della guida superiore con carter di protezione in lamiera d’acciaio pressopiegata.

Labirinti

Realizzati in lamiera d’acciaio pressopiegata.

Contrappeso di chiusura

Tarabile e protetto da carter in lamiera d’acciaio pressopiegata, con ricavo per la controbattuta.

Maniglie

Ad incasso su entrambi i lati.

Guarnizione

Termoespandente posta su tutti i labirinti e sotto l’anta.

Targhetta

Contrassegno con elementi di riferimento applicata direttamente sulla maniglia.

Finitura

Con mano di fondo reticolata in forno, colore pastello turchese chiaro (simile NCS4020-B50G) o RAL 7035

Dimensioni foro muro

AD 1 ANTA EI 60/90/120 – MAX L 10000 x H 8225 mm (dimensioni inferiori senza limitazioni).

A 2 ANTE EI 60/90 – MAX L 10000 x H 8225 mm (dimensioni inferiori senza limitazioni).

A 2 ANTE EI 120 – MAX L 10000 x H 6500 mm (dimensioni inferiori senza limitazioni).

Funzionamento

Quando l’elettromagnete viene disalimentato, il contrappeso agganciato all’anta chiude il portone

Accessori Disponibili

Su richiesta per motivi di ingombro dal lato di battuta, il portone scorrevole può essere fornito con contrappeso rinviato e/o disassato. La battuta può essere fornita in versione NORMALE o SPECIALE.
